廣東疾控中心無線氣體監測系統項目

發布時間:2020-09-27 作者:深國安電子 分享到:

一、項目背景

廣東省疾控中心作為省一級單位,負責廣東省內所有疾控相關的研究工作。擔負著傳染病和慢性非傳染性疾病的預防控制、相關產品的衛生監督監測檢驗、衛生學評價、功能學試驗與評價的業務工作。

在相關科研過程中,作為實驗設備中的重要一環,一些特殊氣體必不可少。按氣體屬性不同,分為易燃易爆氣體和有毒氣體。使用過程中存在有一定的安全隱患。

因此,需要安裝和配備相關的氣體檢測儀表。

二、項目需求

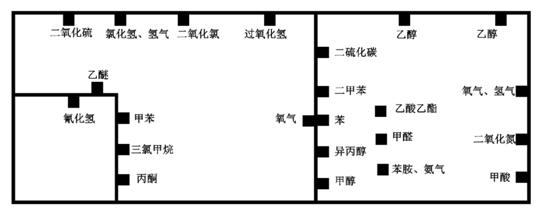

疾控中心危化品倉儲車間分布圖



三、現場考察



四、氣體參數表

氣體

檢測量程

氣體

檢測量程

甲苯

0-50ppm

三氯甲烷

0-50ppm

乙醚

0-100%LEL

丙酮

0-100%LEL

氯化氫

0-100ppm

甲醛

0-100ppm

乙醇

0-100%LEL

乙酸乙酯

0-100%LEL

氰化氫

0-50ppm

二氧化硫

0-20ppm

二氧化碳

0-5000ppm

氧氣

0-30%VOL

五、方案大綱

1. 采用無線氣體檢測,實時檢測傳輸數據。

2. 采用高精度氣體檢測傳感器。

3.檢測數據接入最終軟件平臺。

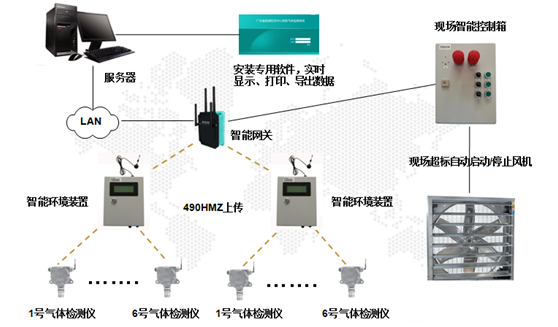

六、解決示意圖



七、示意說明

高精度智能傳感器模組,安裝固定在檢測現場。根據各種氣體的蒸汽比重,確定其安裝位置。

氣體智能傳感器模組檢測的數據通過智能環境裝置,經處理后,無線發送至智能網關中。

智能網關接收數據處理后,可發送數據至安裝在檢測現場的控制箱,該控制箱實時顯示檢測場所中的氣體,氣體超標自動進行聲光報警。另外,通過控制箱,連接風機,氣體超標自動開啟/關閉風機。

智能網關裝置有類似于中轉站的功能,數據處理后可通過內部局域網,發送至疾控中心內部服務器,該服務器安裝專用軟件后,實時顯示氣體檢測數據,也可導出、打印數據、歷史數據等一目了然。

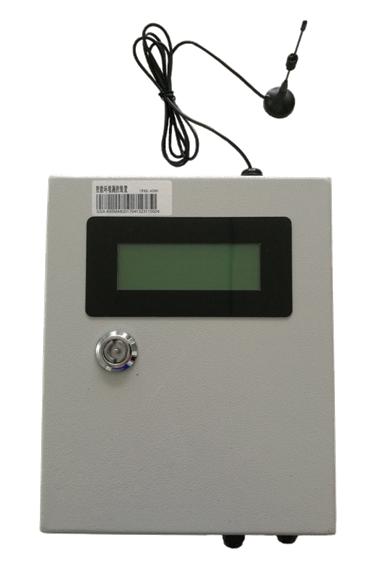

八、智能環境測控裝置

1. 490MHz無線數據采集終端,可根據需要隨意增加輸入、輸出數量。

2. 多種輸入方式、種類可選,多種無線通訊方式可選。

3. AI自帶配電、隔離,無需另配信號隔離器。使用更加方便靈活。AI輸入選用16位的A/D轉換元件,轉換精度0.01%F.S.。



4. 通過智能手機,配置系統運行參數,讀取設備采集I/O值。

5. 可控制聲光報警等聯動裝置。

6. 供電:DC 24V。

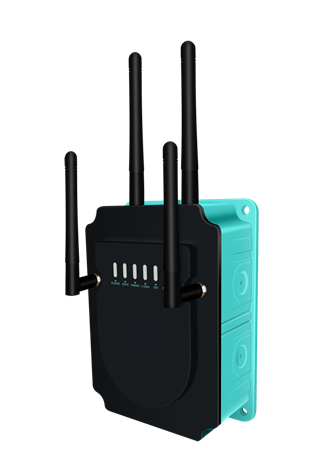

九、智能網關

1. 支持多種通訊方式。

2. 支持多種通信協議, 可和多種軟件系統通信。



3. 供電:5V+TTL串口和0-5V電壓雙輸出。

4. 配合環境監測裝置一起使用,支持熱拔插。

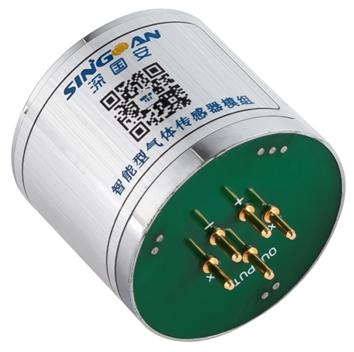

十、智能氣體傳感器模組

1. 采用國外原裝進口氣體傳感器芯片。

2. 符合國家防爆標準。



3. 供電:5V+TTL串口和0-5V電壓雙輸出。

4. 配合環境監測裝置一起使用,支持熱拔插。

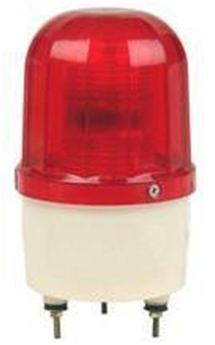

十一、聲光報警

通過開關量信號來控制報警,氣體超標時,自動報警。

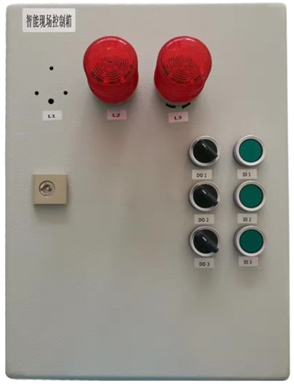

十二、現場控制箱

1. 板厚:≥1.0mm。

2. 防護等級:IP66或以上。



3. 抗沖擊等級:IK10。

4. 含空開、接線端子。

十三、監測軟件

1. 讀取智能網關的數據,實時顯示、發布各監測點氣體的濃度,自動推送通知、報警信息;建立歷史數據庫,并對數據統計、分析,生成各種報表、曲線、圖形,技術指標。

2. 可設置PC、移動終端訪問權限,多個客戶端可同時登錄,查詢、瀏覽相關生產數據、設備運行信息。

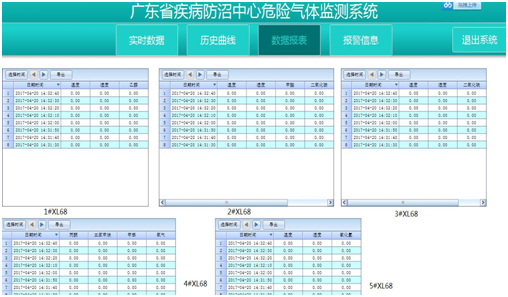

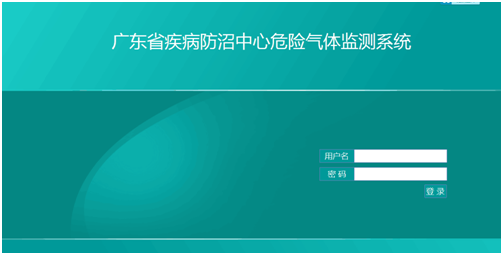

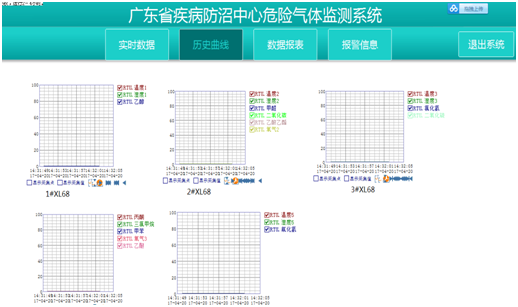

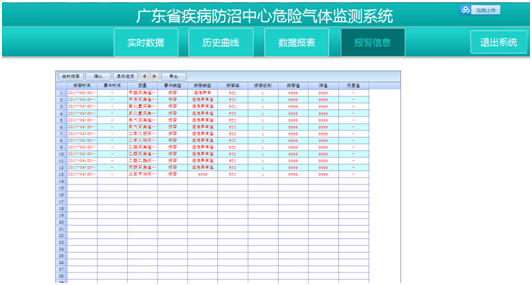

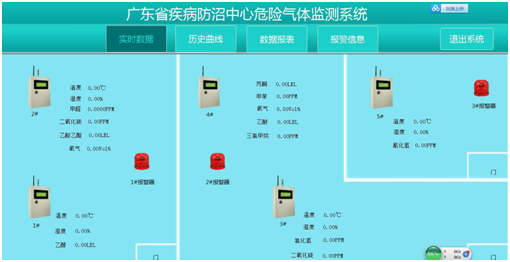

十四、監控界面

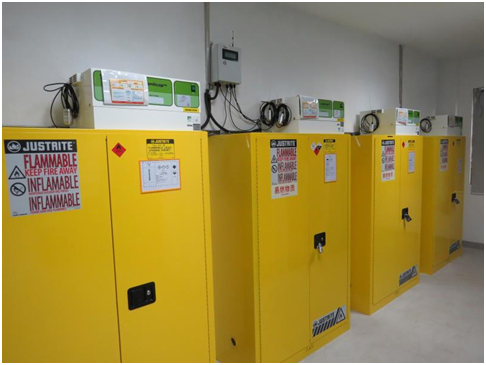

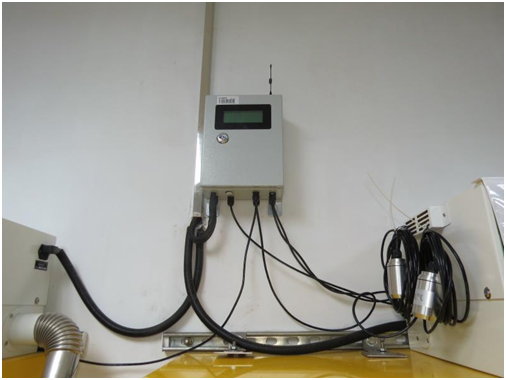

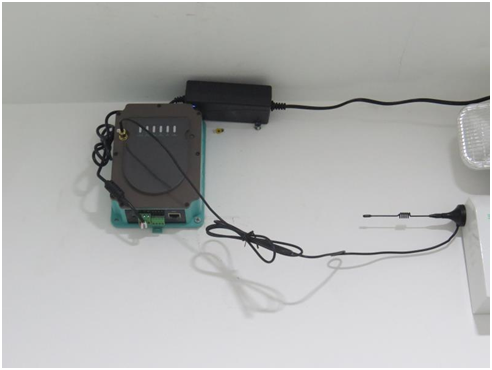

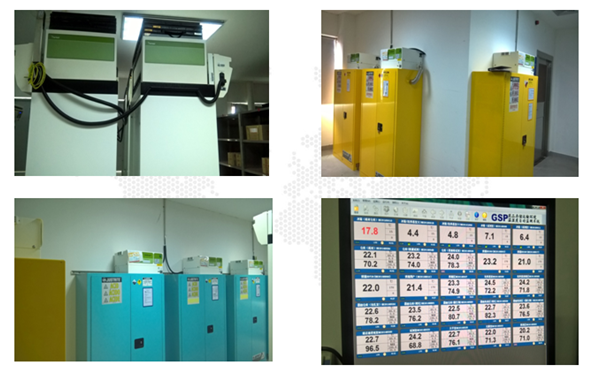

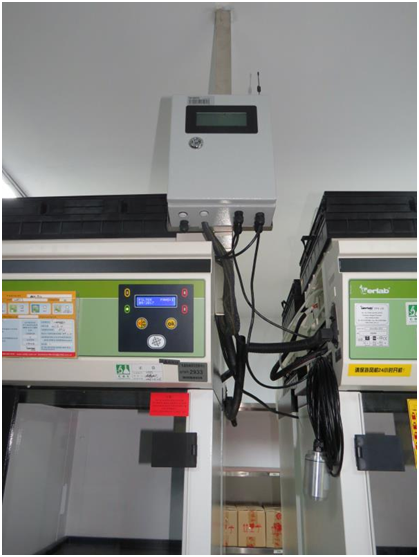

十五、現場實拍
